AGITADORES HORIZONTAELS





"TRILETADA"

Caracteristicas

Aplicaciones

Descargas

ELEMENTOS  AGITADORES



A) HÉLICES

Una hélice es un agitador de flujo axial, que opera con velocidad elevada y se emplea para líquidos de baja viscosidad. Las corrientes de flujo, que parten del agitador, se mueven a través del líquido en una dirección determinada hasta que son desviadas por el fondo o las paredes del tanque. La columna de remolinos de líquido de elevada turbulencia, que parte del agitador, arrastra en su movimiento al líquido estancado.

Son eficaces en tanques muy grandes, generalmente posee tres aspas y se usa para homogeneizar, suspender y favorecer el intercambio de calor.



PARA BAJOS CAUDALES

Utilizado para el mantenimiento en suspensión de sólidos, homogeneización emulsión. Tienen un porcentaje de turbulencia medio.



B) PALAS O PALETAS:

Se utiliza para los casos más sencillos de agitación o mezcla. Consta de una o varias palas planas (frecuentemente de dos a cuatro palas), que giran sobre un eje vertical a bajas o moderadas velocidades en el centro del tanque, impulsando el líquido radial y tangencialmente, sin que exista movimiento vertical respecto del agitador, a menos que las paletas estén inclinadas. La anchura de la pala es de un sexto a un décimo de su longitud, la cual generalmente comprende entre el 50 y el 80% del diámetro del tanque. Se utiliza para homogeneizar, favorecer el intercambio de calor, inyección de un gas en un fluido y emulsiona



C) TURBINAS:

La mayor parte de ellas se asemejan a agitadores de múltiples y cortas paletas, que giran a altas velocidades sobre un eje montado centralmente en el tanque, generando corrientes principalmente radiales y tangenciales. Las paletas pueden ser rectas o curvas, inclinadas o verticales y su diámetro varía entre 30 y el 50% del diámetro del tanque. Las turbinas son eficaces para un amplio intervalo de viscosidades.

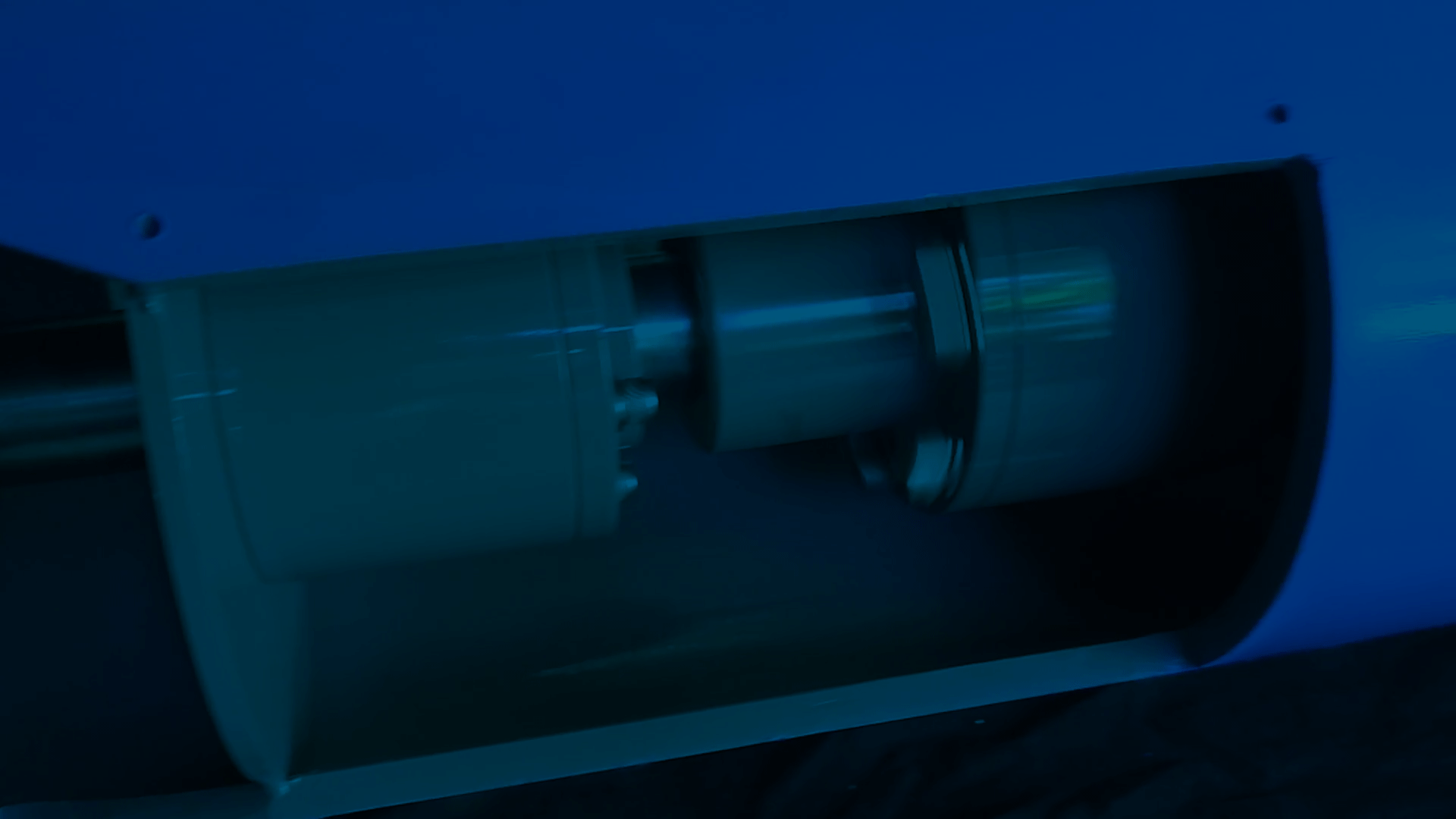

vista en 3d

ELEMENTOS  AGITADORES



A) HÉLICES

Una hélice es un agitador de flujo axial, que opera con velocidad elevada y se emplea para líquidos de baja viscosidad. Las corrientes de flujo, que parten del agitador, se mueven a través del líquido en una dirección determinada hasta que son desviadas por el fondo o las paredes del tanque. La columna de remolinos de líquido de elevada turbulencia, que parte del agitador, arrastra en su movimiento al líquido estancado.

Son eficaces en tanques muy grandes, generalmente posee tres aspas y se usa para homogeneizar, suspender y favorecer el intercambio de calor.



PARA BAJOS CAUDALES

Utilizado para el mantenimiento en suspensión de sólidos, homogeneización emulsión. Tienen un porcentaje de turbulencia medio.



B) PALAS O PALETAS:

Se utiliza para los casos más sencillos de agitación o mezcla. Consta de una o varias palas planas (frecuentemente de dos a cuatro palas), que giran sobre un eje vertical a bajas o moderadas velocidades en el centro del tanque, impulsando el líquido radial y tangencialmente, sin que exista movimiento vertical respecto del agitador, a menos que las paletas estén inclinadas. La anchura de la pala es de un sexto a un décimo de su longitud, la cual generalmente comprende entre el 50 y el 80% del diámetro del tanque. Se utiliza para homogeneizar, favorecer el intercambio de calor, inyección de un gas en un fluido y emulsiona



C) TURBINAS:

La mayor parte de ellas se asemejan a agitadores de múltiples y cortas paletas, que giran a altas velocidades sobre un eje montado centralmente en el tanque, generando corrientes principalmente radiales y tangenciales. Las paletas pueden ser rectas o curvas, inclinadas o verticales y su diámetro varía entre 30 y el 50% del diámetro del tanque. Las turbinas son eficaces para un amplio intervalo de viscosidades.
